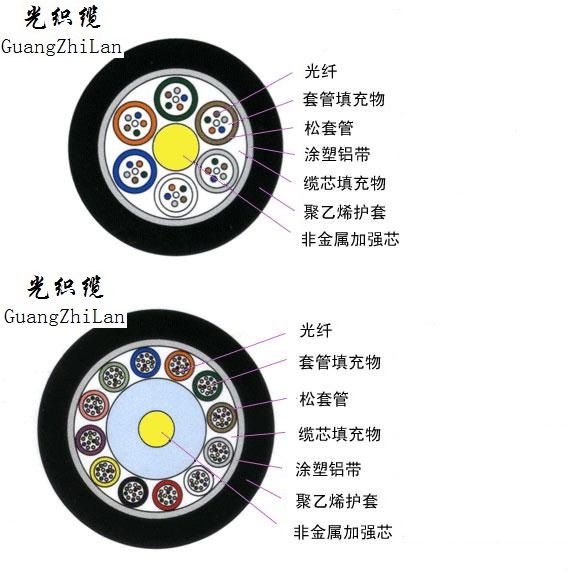

GYFTA 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根非金屬加強芯（FRP），對于某些芯數的光纜來說， 非金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。涂塑鋁帶（APL）縱包后擠制聚乙烯護套成纜。
·產品特點
· 具有很好的機械性能和溫度特性
· 松套管材料本身具有良好的耐水性能和較高的強度
· 管內充以特種油膏，對光纖進行了關鍵性保護
· 特別設計的緊密的光纜結構，有效防止套管回縮
· PE 護套具有很好的抗紫外輻射性能
· 采用下列措施來確保光纜的防水性能：
- 單根非金屬中心加強芯
- 松套管內填充特種防水化合物
- 完全纜芯填充
- 涂塑鋁帶（APL）防潮層
·產品標準
GYFTA 光纜符合 YD/T 901-2001 和 IEC 60794-1 標準
·光學特性
G.652
G.655
50/125μm
62.5/125μm
衰減
(+20℃)
@850nm
≤3.0 dB/km
@1300nm
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
帶寬(A級)
≥500 MHz·km
≥200 MHz·km
≥1000 MHz·km
≥600 MHz·km
數值孔徑
0.200±0.015NA
0.275±0.015NA
光纜截止波長
≤1260nm
≤1480nm
·結構參數
光纜型號
光纖數
套管數
填充繩數
光纜直徑
mm
光纜重量 kg/km
允許拉伸力
長期/短期
Term N
允許壓扁力
Term
N/100mm
彎曲半徑
靜態/動態
GYFTA-2~6芯
2~6
1
5
11.4
108
400/1000
300/1000
10D/20D
GYFTA-8~12芯
8~12
2
4
GYFTA-20~24芯
20~24
GYFTA-32~36芯
32~36
6
0
GYFTA-38~48芯
38~48
12.8
134
600/1500
GYFTA-86~96芯
86~96
8
14.8
176
1000/3000
GYFTA-122~132芯
122~132
11
19.2
279
GYFTA-134~144芯
134~144
12
