LC,FC,ST,SC光纖接頭區別
ST,SC連接器接頭常用于一般網絡。ST頭插入后旋轉半周有一卡口固定，缺點是容易折斷；SC連接頭直接插拔，使用很方便，缺點是容易掉出來；FC連接頭一般電信網絡采用，有一螺帽擰到適配器上，優點是牢靠、防灰塵，缺點是安裝時間稍長。
MTRJ 型光纖跳線由兩個高精度塑膠成型的連接器和光纜組成。連接器外部件為精密塑膠件，包含推拉式插拔卡緊機構。 適用于在電信和數據網絡系統中的室內應用。

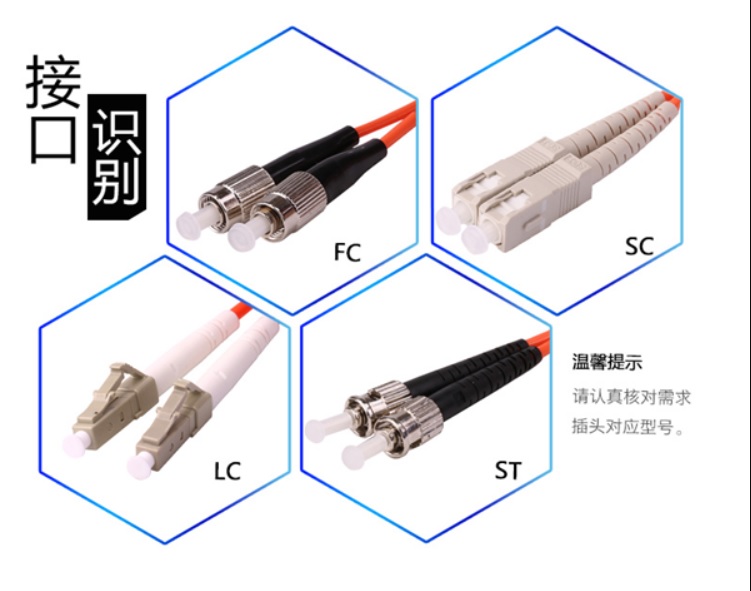

光纖連接器，也就是接入光模塊的光纖接頭，也有好多種，且相互之間不可以互用。不是經常接觸光纖的人可能會誤以為GBIC和SFP模塊的光纖連接器是同一種，其實不是的。SFP模塊接LC光纖連接器，而GBIC接的是SC光纖光纖連接器。下面對網絡工程中幾種常用的光纖連接器進行詳細的說明：
1.FC型光纖連接器：外部加強方式是采用金屬套，緊固方式為螺絲扣。 一般在ODF側采用(配線架上用的最多)
2. SC型光纖連接器：連接GBIC光模塊的連接器，它的外殼呈矩形，緊固方式是采用插拔銷閂式，不須旋轉。(路由器交換機上用的最多)
3.ST型光纖連接器：常用于光纖配線架，外殼呈圓形，緊固方式為螺絲扣。(對于10Base-F連接來說，連接器通常是ST類型。常用于光纖配線架)
4. LC型光纖連接器：連接SFP模塊的連接器，它采用操作方便的模塊化插孔(RJ)閂鎖機理制成。(路由器常用)
5. MT-RJ：收發一體的方形光纖連接器，一頭雙纖收發一體
各種光纖接口類型介紹
光纖接頭
FC 圓型帶螺紋(配線架上用的最多)
ST 卡接式圓型
SC 卡接式方型(路由器交換機上用的最多)
PC 微球面研磨拋光
APC 呈8度角并做微球面研磨拋光
MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)
光纖模塊:一般都支持熱插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型
SFP 小型封裝GBIC,使用的光纖為LC型
使用的光纖:
單模: L ,波長1310 單模長距LH 波長1310,1550
多模:SM 波長850
SX/LH表示可以使用單模或多模光纖
在表示尾纖接頭的標注中，我們常能見到"FC/UPC"，"SC/UPC"等，其含義如下
"/"前面部分表示尾纖的連接器型號
"SC"接頭是標準方型接頭，采用工程塑料，具有耐高溫，不容易氧化優點。傳輸設備側光接口一般用SC接頭
"LC"接頭與SC接頭形狀相似，較SC接頭小一些。
"FC"接頭是金屬接頭，一般在ODF側采用，金屬接頭的可插拔次數比塑料要多。

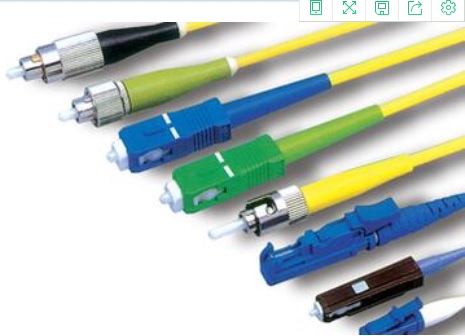

連接器的品種信號較多，除了上面介紹的三種外，還有MTRJ、ST、MU等，具體的外觀參見下圖
|
/"后面表明光纖接頭截面工藝，即研磨方式。 "PC"在電信運營商的設備中應用得最為廣泛，其接頭截面是平的。 "UPC"的衰耗比"PC"要小，一般用于有特殊需求的設備，一些國外廠家ODF架內部跳纖用的就是FC/UPC，主要是為提高ODF設備自身的指標。 另外，在廣電和早期的CATV中應用較多的是"APC"型號，其尾纖頭采用了帶傾角的端面，可以改善電視信號的質量，主要原因是電視信號是模擬光調制，當接頭耦合面是垂直的時候，反射光沿原路徑返回。由于光纖折射率分布的不均勻會再度返回耦合面，此時雖然能量很小但由于模擬信號是無法徹底消除噪聲的，所以相當于在原來的清晰信號上疊加了一個帶時延的微弱信號，表現在畫面上就是重影。尾纖頭帶傾角可使反射光不沿原路徑返回。一般數字信號一般不存在此問題。
|
|||
|
文章來源網絡，如有侵權24小時內刪除。 |
|||
|
|
|||
